Re: Pioneer SA-9800

Messagede buron44 » 29 Mar 2015 16:31

laurent25 a écrit:Bonsoir
J'adore cette ampli Pioneer SA-9800
Il me plais bien
J'ai récupéré 2 amplis Pioneer SA-606 et SA-520 qui était en panne, les transistors de sortie était HS.
Il fonctionne nickel. :thumbsup:
Bonjour "laurent25",

ce n'est pas très sympa pour "Tichu" qui a créé ce post pour détailler la réfection d'un amplificateur Pioneer SA-9800.
Toi tu viens y parler de ton matériel et y poster des photos...
Ouvres ton propre sujet de discussion et demande à un modérateur de retirer tes messages de ce post.
Installation HI-FI Technics:

Platine vinyle SL-QD33/ Tuner ST-G70L/ Egaliseur SH-GE70/ Amplificateur SU-VX800/ Platine cassette RS-B965/ Platine DAT SV-DA10/ Platine CD SL-P770 (x2) / Platine Mini-Disc SJ-MD150
Avatar de l’utilisateur
buron44
grand VALien
grand VALien

Messages: 460
Inscription: 13 Avr 2014 13:44
Localisation: (44) Loire-Atlantique

Re: Pioneer SA-9800

Messagede lorenzo » 31 Mar 2015 13:38

:hello:

En tous cas l'arrivée non justifiée de ces clichés m'auront permis de découvrir le post initial du doc.. :ruxx:

Belle pièce ce 9800, et encore une fois, bravo Tichu... :thumbsup:
2.21 GigaWatts.. Nom de Zeus !!

Config du moment :
A : Continental | Pioneer| Ditton 66 | Mitsu. DP630
B : Kenwood KR-6050 ou Sansui AU-D5| Pioneer HPM50
C : Rotel RC-1070 |ADC| Yamaha MX-50 | Klipsch RB81 | Pioneer PL 530
Avatar de l’utilisateur
lorenzo
VALien d'honneur +
VALien d'honneur +

Messages: 2300
Inscription: 08 Mai 2013 09:56
Localisation: Cherbourg

Re: Pioneer SA-9800

Messagede pierre65 » 31 Mar 2015 13:48

Tichu a écrit:Bonsoir,

Voici la suite de la réparation du Pioneer SA-9800:

J'ai reçu les pièces manquantes samedi matin, et j'ai eu un peu de temps pour travailler samedi soir et dimanche.

Dans l'ordre: montage des 2 transistors manquants: en fait des 2SC2383 qui supportent 160V et 1A en place des 2SC1735.
Branchement, test => toujours pas les bonnes tensions en sortie: +0,6V et -10V. :ic43:
Re-vérification des soudures: non tout est correct.
Donc, je remonte la chaine de régulation en testant au voltmètre, et je trouve encore un transistor HS.
Ce 2SA904A se fait remplacer par un 2SA940, comme ses 2 copains la semaine dernière.

Et la, c'est bon ! C'était le dernier de la série.
On retrouve cette fois + et - 50 Volts environ (à la tolérance de la zener et des résistances près) et moins d'1 mV de ripple.

Test au casque: plus de bruit, le problème venait bien de cette carte de régulation des alimentations.

Il est maintenant temps de passer aux réglages:
Offset en sortie des HP: réglé a moins de 10 mV.

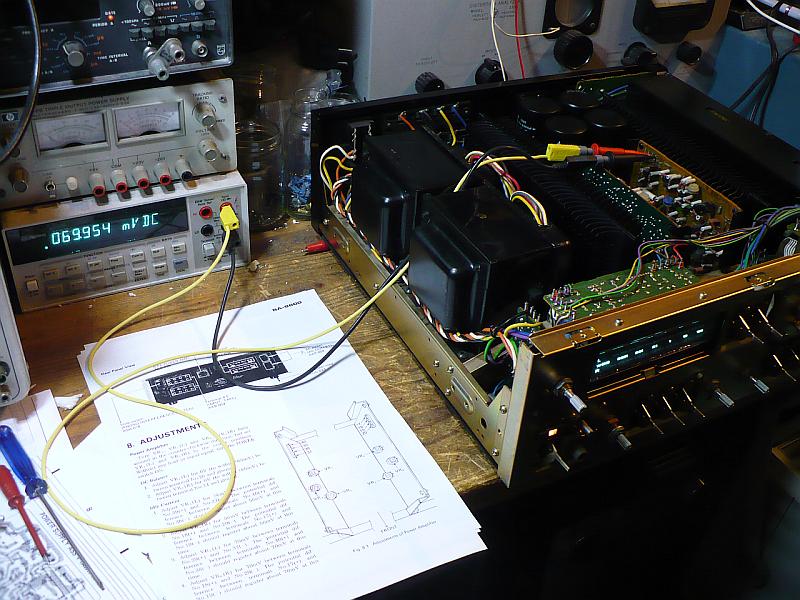

Le courant de repos (Bias): avec ses réglages grossier et fin pour chaque canal pour obtenir 70mV (voir photo)
L'offset du préampli phono, ainsi que celui du pré-pré pour bobine mobile.

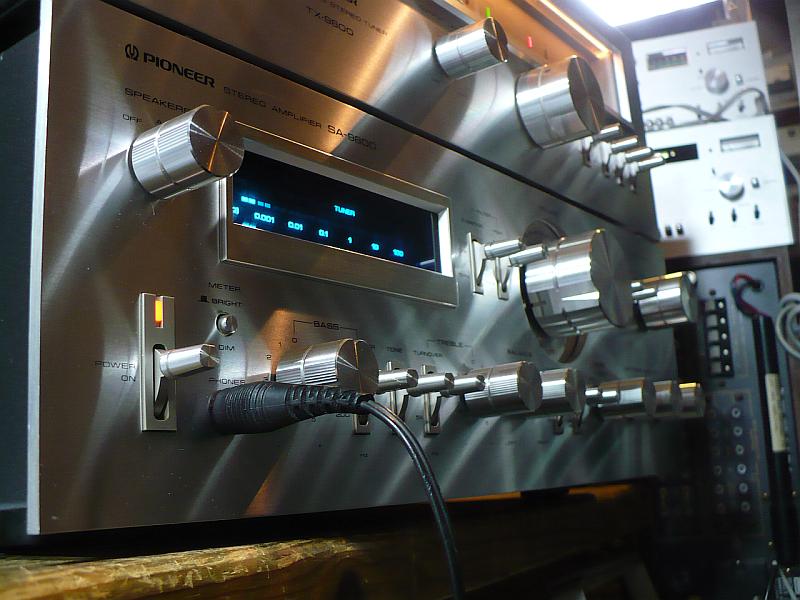

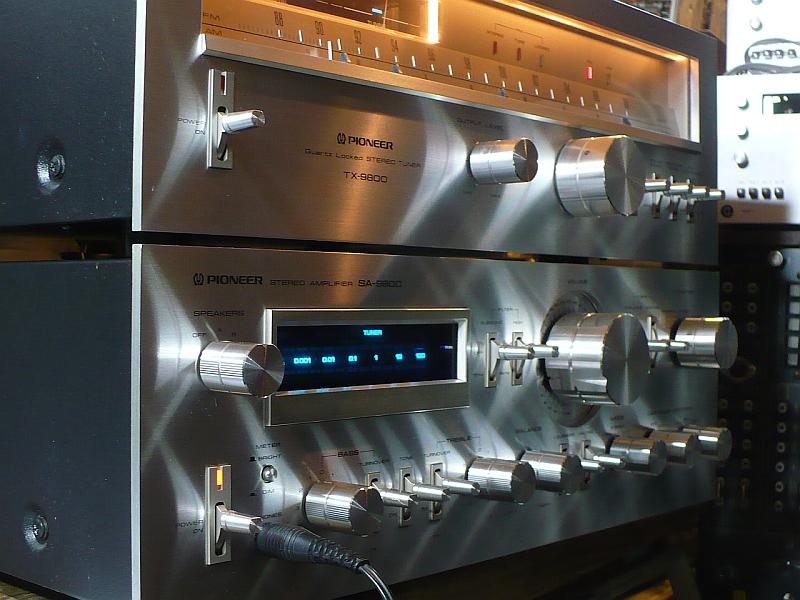

Ensuite, un petit plaisir des yeux et des oreilles: TSF Jazz sur un TX-9800.

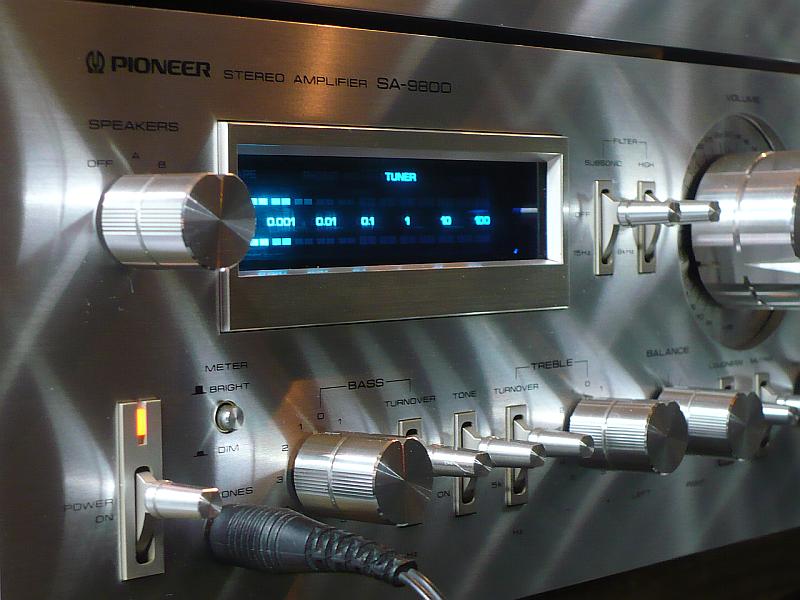

Attention les yeux: ca brille :love:





Mais tout a une fin: l'ampli va devoir retrouver son propriétaire bientôt... :cry_:


Il est énorme ce bestiau !

Bonjour le gabarit et certainement le poids ..

Toujours il est magnifique .
